混凝土色差产生的原因及预防措施

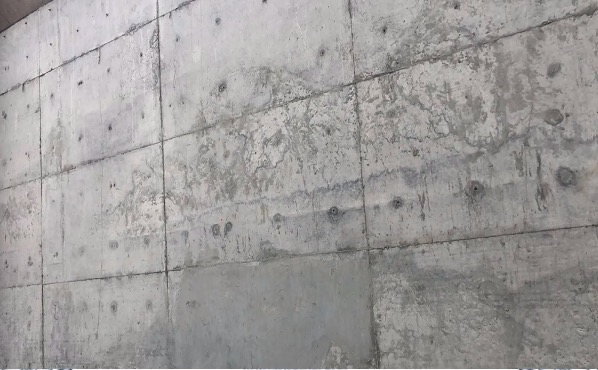

一、混凝土出现色差的原因

       材料‌因素

1. 原材料差异：不同批次或厂家的水泥颜色差异显著（原料配比、烧制温度不同导致）‌；骨料含泥量、矿物成分波动（如砂石矿源不同）及矿物掺合料（粉煤灰、矿粉）的变动也会引发色差‌。

2. 配合比波动‌：水胶比误差超过0.02或外加剂掺量不一致会直接改变混凝土颜色（水胶比高颜色偏浅，低则偏深）‌。




施工工艺因素




浇筑间隔不当：分层浇筑间隔超过初凝时间形成冷缝，下层硬化程度高的混凝土颜色深，上层新浇筑部分颜色浅‌。‌




振捣与搅拌不均：浮浆层厚度差异或搅拌不充分导致材料分布不均，引发局部色差‌。‌




脱模剂污染：使用柴油、机油等劣质脱模剂可能导致表面发暗或发白‌。




‌环境与养护因素

‌温湿度变化：养护湿度低于60%、昼夜温差超15℃或早期脱水会加剧色差‌；地下水渗漏或雨水侵蚀也可能导致表面污染‌。

污染物附着：灰尘、烟尘、油污等外界污染物附着形成色斑‌。

二，预防控制措施

材料标准化管理

同一标号水泥专库存储，砂石实施“先检后用”制度‌

采用自动化计量设备控制水胶比误差≤0.02‌.‌




施工工艺优化

推行“三定”振捣法（定人、定岗、定责），模板拼缝加设双面胶防漏浆‌

优选水性乳化类脱模剂，避免污染‌‌




环境控制

避免阳光直射和温度骤变，北方冬季施工需加强保温保湿‌
